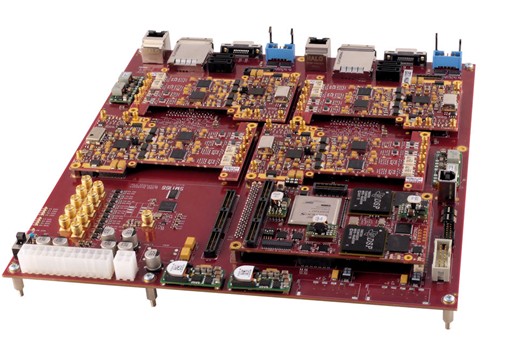

系統概述：
RTSSYS-SDR 8.0是一個模組化的8通道ADC和8通道DAC系統，該系統以一個FlexTiles架構的，基於Xilinx Virtex
6 FPGA和可選TI C6472 DSP模組板的基板為核心。該基板可以通過千兆乙太網介面、PCIe電纜或SATA介面與其他資料平臺進行通訊。每個ADC通道可以獨享1000MHz
@ 8位元，配合一個低抖動時鐘電路，每組4個通道的ADC可以實現同步，所有8個通道的ADC也可以實現同步。每個DAC通道可以獨享1000MHz @
14位元，配合一個低抖動時鐘電路，每組4個通道的DAC可以實現同步，所有8個通道的DAC也可以實現同步。兩個TI C6472 DSP可對多通道信號進行頻譜分析等工作。
系統參數：
-
1U
19”標準尺寸
-
8通道ADC和8通道DAC系統
-
板載2個Xilinx
Virtex 6 FPGA晶片
-
板載1GB
DDR3記憶體
-
具有2個RS232介面
-
具有JTAG介面
-
具有4個SATA
3.0連接器
-
具有2個PCIe
X1 cable介面
-
具有2個PCIe
X4 cable介面
-
具有1個USB介面
-
具有104個I/O介面
-
板載晶振
-
可選的雙TMS320C6472 DSP模組（SMT372T）
-
可選配2個千兆網介面
-
工作溫度：0℃—— +70℃
|
